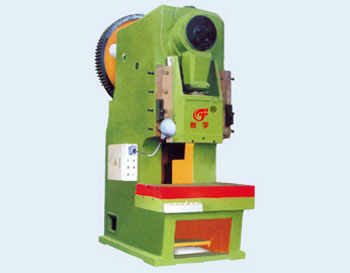

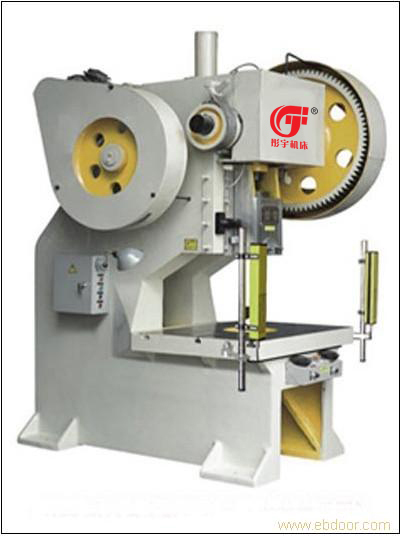

J21冲床



型号
规格 		J21-16T J21-25T J21-40T J21-63T J21-80T J21-100T J21-125T J21-160T
公称力（KN） 160 250 400 630 800 1000 1250 1600
 公称力行程（mm）  2  2.5 4 4  5 7 8  8
滑块行程（mm） 60 70 80 100 112 120 140 160
行程次数（次/mm） 100 70 55 56 45 55 35 54
装模高度（mm） 170 170 240 290 250 300 280 300
装模高度调节量（mm） 40 40 56 63 71 80 90 100
滑块中心至机身距离（mm） 190 500 500 600 500 340 325 370
工作台尺寸（mm） 前后 320 320 400 430 510 590 650 750
左右 490 500 690 700 810 870 1020 1120
模柄孔尺寸（mm） 35 40 50 50 60 60 70 80
工作台厚度（mm） 45 50 80 90 100 80 105 120
工作台板孔尺寸（mm） 120 130 135 140 160 160 160 200,
电动机功率（kw） 1.5 2.2 4 4 7.5 11 15 15
机身两立柱间距离（mm） 170 240 250 285 310 330 440 440
外形尺寸（mm） 前后 1120 1200 1600 1700 1900 1950 2250 2200
左右 580 640 1100 1150 1400 1500 1450 1300
高度 1700 1900 2250 2600 2550 2830 3000 3100
整机重量（约）（kg） 1400 1800 3200 4800 6300 7000 9800 13800
基础尺寸（mm） 前后 680 750 910 1050 1140 1160 1100 1370
左右 530 530 620 680 780 750 880 1050
