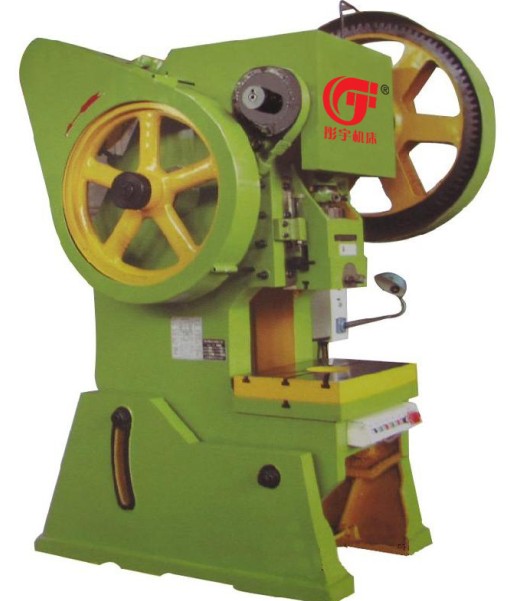

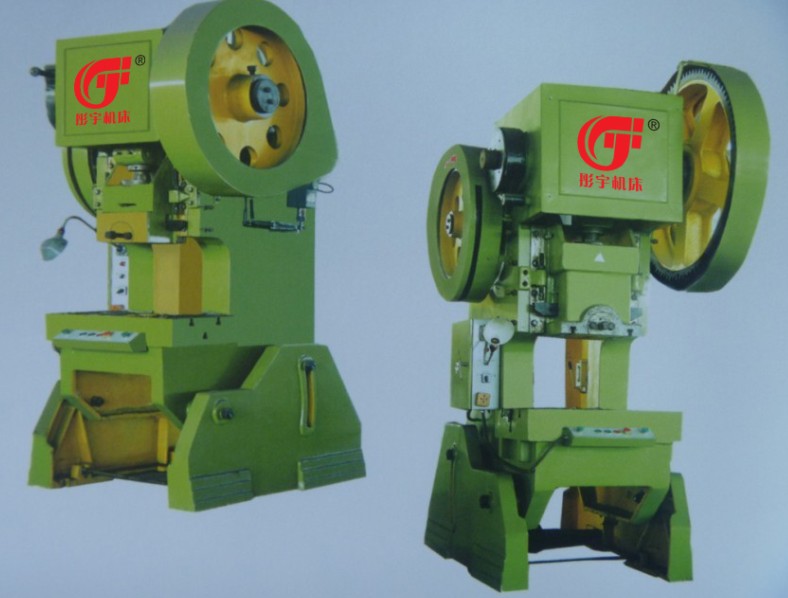

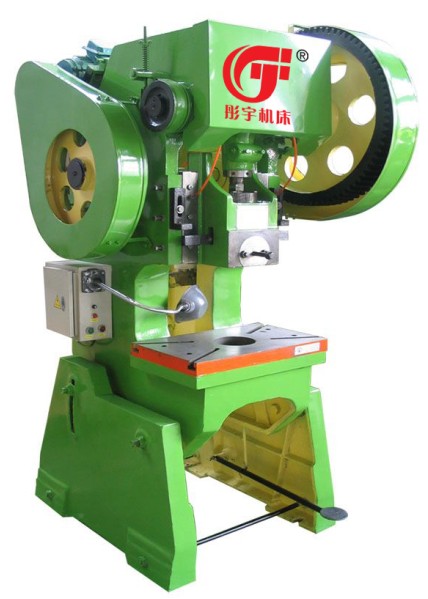

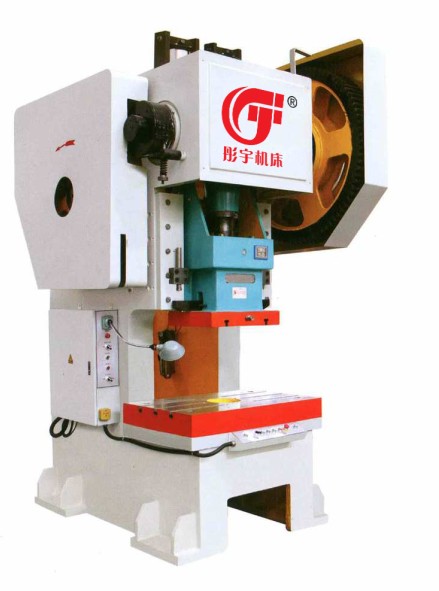

J23系列冲床






型号
参数 		J23-10T J23-16T J23-25T J23-40T J23-63T J23-80T J23-100T J23-125T
公称力（KN） 100 160 250 400 630 800 1000 1250
 公称力行程（mm）  2  2 2.5 4 4  5 7  8
滑块行程（mm） 50 60 70 80 100 112 120 140
行程次数（次/mm） 140 100 70 55 56 45 50 35
装模高度（mm） 130 170 200 240 300 275 300 280
装模高度调节量（mm） 40 40 40 56 63 71 80 90
滑块中心至机身距离（mm） 140 188 210 235 245 250 305 325
工作台尺寸（mm） 前后 210 270 320 370 410 440 510 650
左右 370 440 500 635 640 740 810 1020
最大可倾角(°) 20 30 15 25 25 25 20 15
模柄孔尺寸（mm） Φ30 Φ35 Φ40 Φ50 Φ50 Φ60 Φ60 Φ70
工作台厚度（mm） 35 45 50 80 90 100 100 105
工作台板孔尺寸（mm） Φ90 Φ120 Φ130 Φ135 Φ140 Φ160 Φ160 Φ160
电动机功率（kw） 1.1 1.5 2.2 4 4 7.5 11 15
机身两立柱间距离（mm） 190 170 240 250 280 320 390 385
外形尺寸（mm） 长 1400 760 900 1400 1700 2000 1950 2150
宽 530 650 700 1000 1150 1300 1400 1550
高 1400 1600 2000 2300 2500 2650 2850 3270
整机重量（约）（kg） 400 860 1500 2700 4200 5900 6500 9500
基础尺寸（mm） 前后 430 600 640 1100 1150 1160 1300 1575
左右 470 470 530 640 680 750 840 945
喉高（mm） 250 310 320 410 490 500 535 525
